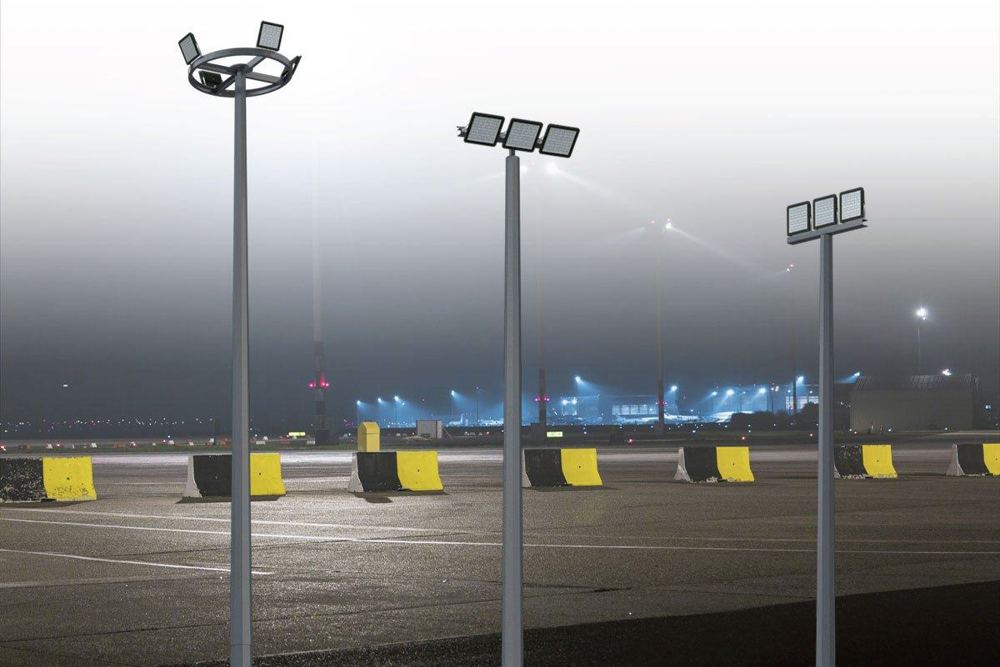

Ensemble ALHENA
Grand mât octo-conique de 12 à 22 m, tête Ø 120 mm.
Présentation
Ce grand mât est fabriqué en acier et protégé par galvanisation à chaud. Hauteurs disponibles : 12 à 22 m. Chaque grand mât est dimensionné par notre bureau d’études selon le site, le nombre et le poids des projecteurs.
Caractéristiques techniques
| Modèle | Grand mât |
|---|---|
| Forme du fût | Octo cylindro-conique |
| Matériau | Acier S235JR, S275JR ou S355JR |
| Hauteur du mât | 12 à 22 m |
| Épaisseur | 4 mm |
| Protection | Galvanisation à chaud ; thermolaquage RAL en option (système duplex) |
| Marquage | CE selon EN 40 |
Tableau des dimensions
| H (m) | DT (mm) | DB (mm) | HP (mm) | LP (mm) | DPP (mm) | L × l (mm) | EA (mm) | DTS (mm) |
|---|---|---|---|---|---|---|---|---|
| 12 | 120 | 380 | 600 | 160 | 500 | 65 x 70 | 400 | 30 - 1090 |
| 14 | 120 | 391 | 600 | 160 | 500 | 65 x 70 | 400 | 30 - 1090 |
| 16 | 120 | 430 | 600 | 160 | 500 | 65 x 70 | 400 | 30 - 1090 |
| 18 | 120 | 470 | 600 | 160 | 500 | 80 x 100 | 450 | 30 - 1090 |
| 20 | 120 | 510 | 600 | 160 | 500 | 80 x 100 | 500 | 30 - 1090 |
| 22 | 120 | 550 | 600 | 160 | 500 | 80 x 100 | 700 | 30 - 1090 |
Légende : H : hauteur du mât · DT : diamètre au sommet · DB : diamètre à la base · HP / LP : hauteur / largeur de la porte de visite · DPP : distance entre la plaque d’appui et le bas de la porte · L × l : compartiment d’appareillage · EA : entraxe des tiges de scellement · DTS : tiges de scellement.
Applications
- Échangeurs et grands carrefours
- Ports, terminaux et zones logistiques
- Aéroports et aires de stationnement
- Stades et terrains de sport
- Zones industrielles
Options et configurations

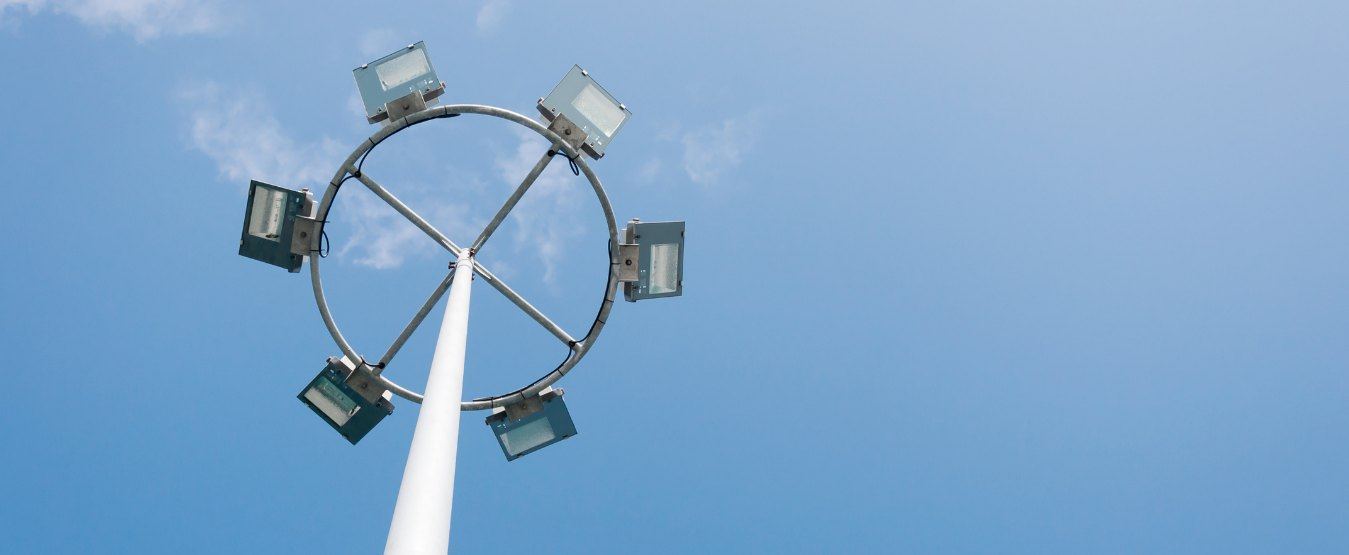

- Couronnes fixes ou mobiles, plateformes et passerelles d’entretien
- Traverses droites, cassées, cintrées, en croix ou circulaires
- Échelons, paliers de repos et système antichute
- Thermolaquage RAL en option
Documentation
Aucun document en ligne pour ce produit. Demandez la fiche technique à notre équipe.
Demander la fiche techniqueGrands mâts
