Poteaux DISTRIMAT
Poteaux DISTRIMAT Énergie

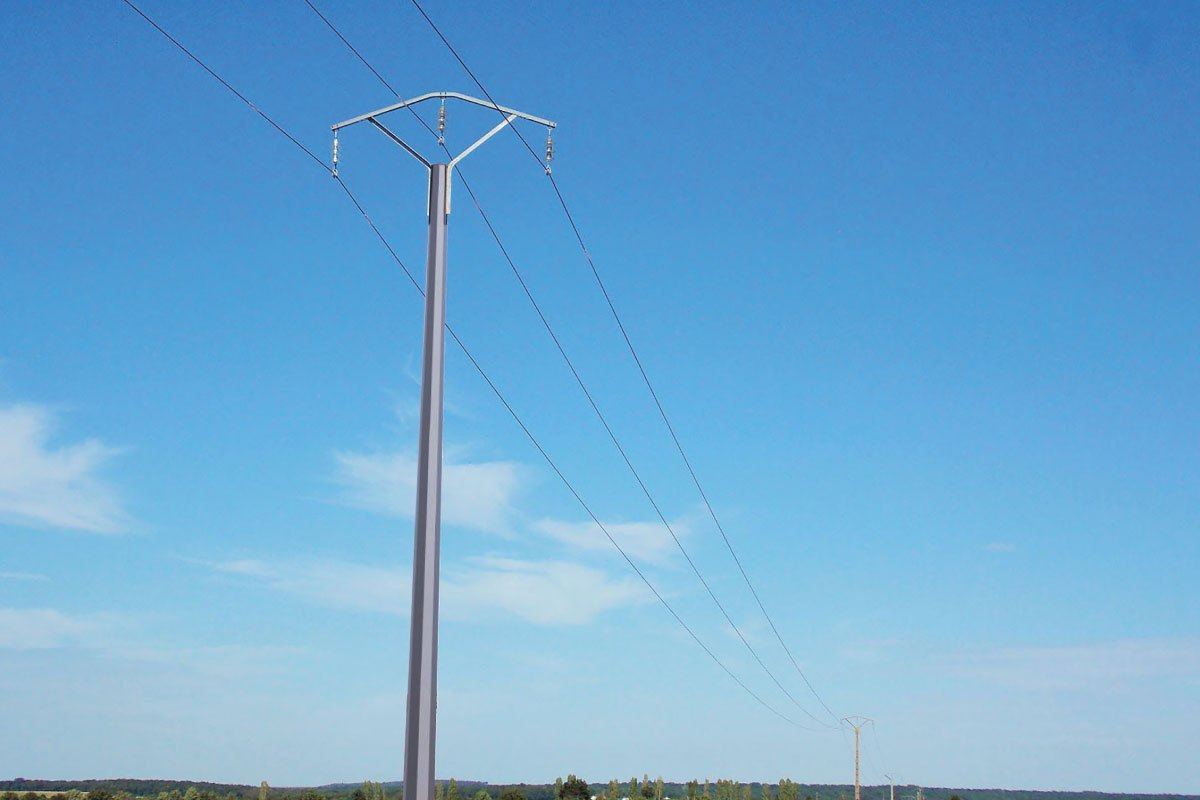

Poteaux métalliques polygonaux en acier galvanisé pour lignes aériennes de distribution, de 8 à 16 m et de 180 à 4 400 daN.
Caractéristiques techniques
| Section | Octogonale (8 pans) ou polygonale (12 pans), résistance égale dans toutes les directions |
|---|---|
| Hauteurs de la gamme | 8 à 16 m |
| Effort nominal à 0,25 m du sommet | 180 à 4 400 daN selon référence |
| Construction | Jusqu’à 11,9 m en un seul élément ; au-delà, deux éléments assemblés sur chantier par emboîtement conique |
| Acier | Nuance S500 selon EN 10025 (limite élastique 500 MPa) |
| Soudage | Longitudinal à l’arc submergé (SAW) |
| Galvanisation | À chaud au trempé selon ISO 1461, zinc > 70 µm intérieur et extérieur |
| Coefficient de sécurité | Supérieur à 1,8 par rapport à la limite élastique |
| Accessoires standard | Obturateur de tête, trous normalisés, supports d’échelons, plaque signalétique, écrou de mise à la terre, protection bitumineuse |
Tableau des dimensions
| Code article | H (m) | Effort à 0,25 m (daN) | Ø base (mm) | Ø tête (mm) | Pans | Unités / conteneur 40' |
|---|---|---|---|---|---|---|
| D080200080 | 8 | 200 | 117 | 80 | 8 | 380 |
| D080330080 | 8 | 330 | 152 | 80 | 8 | 289 |
| D080490080 | 8 | 490 | 189 | 80 | 8 | 196 |
| D080650080 | 8 | 650 | 220 | 80 | 8 | 169 |
| D080750080 | 8 | 750 | 243 | 80 | 8 | 144 |
| D080920102 | 8 | 920 | 274 | 102 | 8 | 100 |
| D081170102 | 8 | 1170 | 268 | 102 | 8 | 100 |
| D081500102 | 8 | 1500 | 322 | 102 | 8 | 81 |
| D090180080 | 9 | 180 | 117 | 80 | 8 | 380 |
| D090290080 | 9 | 290 | 152 | 80 | 8 | 289 |
| D090440080 | 9 | 440 | 189 | 80 | 8 | 196 |
| D090570080 | 9 | 570 | 220 | 80 | 8 | 169 |
| D090670080 | 9 | 670 | 243 | 80 | 8 | 144 |
| D090800080 | 9 | 800 | 274 | 102 | 8 | 100 |
| D091020080 | 9 | 1020 | 268 | 102 | 8 | 100 |
| D091330080 | 9 | 1330 | 322 | 102 | 8 | 81 |
| D091580080 | 9 | 1580 | 280 | 102 | 8 | 100 |
| D100260080 | 10 | 260 | 152 | 80 | 8 | 289 |
| D100390080 | 10 | 390 | 189 | 80 | 8 | 196 |
| D100510080 | 10 | 510 | 220 | 80 | 8 | 169 |
| D100590080 | 10 | 590 | 243 | 80 | 8 | 144 |
| D100720102 | 10 | 720 | 274 | 102 | 8 | 100 |
| D100920102 | 10 | 920 | 268 | 102 | 8 | 100 |
| D101200102 | 10 | 1200 | 322 | 102 | 8 | 81 |
| D101400140 | 10 | 1400 | 280 | 140 | 8 | 81 |
| D101840140 | 10 | 1840 | 322 | 140 | 8 | 64 |
| D103300180 | 10 | 3300 | 448 | 180 | 8 | 36 |
| D110230080 | 11 | 320 | 152 | 80 | 8 | 270 |
| D110350080 | 11 | 350 | 189 | 80 | 8 | 196 |
| D110460080 | 11 | 460 | 220 | 80 | 8 | 169 |
| D110540080 | 11 | 540 | 243 | 80 | 8 | 144 |
| D110650102 | 11 | 650 | 274 | 102 | 8 | 100 |
| D110820102 | 11 | 820 | 268 | 102 | 8 | 100 |
| D111060102 | 11 | 1060 | 322 | 102 | 8 | 81 |
| D111260140 | 11 | 1260 | 280 | 140 | 8 | 81 |
| D111650140 | 11 | 1650 | 322 | 140 | 8 | 64 |
| D113000180 | 11 | 3000 | 448 | 180 | 8 | 36 |
| D120210080 | 12 | 210 | 152 | 80 | 8 | 270 |
| D120320080 | 12 | 320 | 189 | 80 | 8 | 196 |
| D120430080 | 12 | 430 | 220 | 80 | 8 | 169 |
| D120500080 | 12 | 500 | 243 | 80 | 8 | 144 |
| D120600102 | 12 | 600 | 274 | 102 | 8 | 100 |
| D120760102 | 12 | 760 | 268 | 102 | 8 | 100 |
| D120990102 | 12 | 990 | 322 | 102 | 8 | 81 |
| D121160140 | 12 | 1160 | 280 | 140 | 8 | 81 |
| D121520140 | 12 | 1520 | 322 | 140 | 8 | 64 |
| D122760180 | 12 | 2760 | 450 | 180 | 12 | 36 |
| D123440180 | 12 | 3440 | 450 | 180 | 12 | 36 |
| D130460102 | 13 | 460 | 264 / 122 | 113 / 102 | 8 | 100 |
| D130460102 | 13 | 520 | 254 / 123 | 116 / 102 | 8 | 100 |
| D130650102 | 13 | 650 | 280 / 122 | 113 / 102 | 8 | 100 |
| D130720080 | 13 | 720 | 305 / 127 | 118 / 102 | 8 | 81 |
| D130900102 | 13 | 900 | 273 / 124 | 114 / 102 | 8 | 100 |
| D131060102 | 13 | 1060 | 306 / 125 | 114 / 102 | 8 | 81 |
| D131250140 | 13 | 1250 | 312 / 161 | 149 / 140 | 8 | 64 |
| D121160140 | 13 | 1390 | 345 / 165 | 154 / 140 | 8 | 64 |
| D121520140 | 13 | 1550 | 365 / 167 | 154 / 140 | 12 | 49 |
| D122760180 | 13 | 1875 | 420 / 175 | 164 / 140 | 12 | 36 |
| D123440180 | 13 | 2300 | 465 / 178 | 163 / 140 | 12 | 36 |
| D120210080 | 13 | 2550 | 460 / 237 | 224 / 200 | 12 | 36 |
| D122760180 | 13 | 4400 | 562 / 246 | 225 / 200 | 12 | 25 |
| D140400102 | 14 | 440 | 156 / 131 | 121 / 102 | 8 | 100 |
| D140540102 | 14 | 540 | 250 / 130 | 120 / 102 | 8 | 100 |
| D140650102 | 14 | 650 | 296 / 138 | 127 / 102 | 8 | 81 |
| D140650102 | 14 | 940 | 290 / 138 | 131 / 102 | 8 | 81 |
| D140650102 | 14 | 1000 | 300 / 140 | 127 / 102 | 8 | 81 |
| D141100140 | 14 | 1100 | 302 / 170 | 160 / 140 | 8 | 64 |
| D141100140 | 14 | 1350 | 348 / 180 | 172 / 140 | 12 | 49 |
| D141100140 | 14 | 1440 | 400 / 205 | 190 / 140 | 12 | 49 |
| D141100140 | 14 | 1750 | 430 / 195 | 179 / 140 | 12 | 36 |
| D141100140 | 14 | 2000 | 446 / 146 | 181 / 140 | 12 | 36 |
| D142350200 | 14 | 2350 | 405 / 246 | 230 / 200 | 12 | 36 |
| D142350200 | 14 | 2780 | 440 / 246 | 230 / 200 | 12 | 25 |
| D142350200 | 14 | 3000 | 480 / 260 | 244 / 200 | 12 | 25 |
| D142350200 | 14 | 4000 | 540 / 267 | 200 | 12 | 25 |
| D160800102 | 16 | 800 | 300 / 140 | 127 / 102 | 8 | 81 |
| D161251140 | 16 | 1250 | 430 / 195 | 179 / 140 | 12 | 36 |
| D191620140 | 16 | 1620 | 446 / 196 | 181 / 140 | 12 | 36 |
| D162510200 | 16 | 2510 | 480 / 260 | 244 / 200 | 12 | 25 |
Légende : Pour les poteaux en deux éléments (13 m et plus), les diamètres sont donnés pour chaque élément (bas / haut). Tolérances de fabrication et formules d’implantation disponibles sur demande.
Applications
- Lignes aériennes moyenne et basse tension
- Supports d’arrêt et d’angle
- Zones de montagne, campagne, milieu urbain et sites sensibles
- Support commun de câbles électriques, téléphoniques et TV
Avantages
- Plus légers que les poteaux en bois ou en béton : transport, levage et montage simplifiés
- Ne brûlent pas et ne craignent ni les termites, ni les rongeurs, ni les pics
- Sans traitement chimique du bois
- Se déforment sans rupture brutale en cas d’accident, ce qui limite l’effet domino
- Aucune maintenance hors inspection régulière
Options et configurations
- Armement nappe-voûte : sur deux plans, avec console centrale, horizontal ou en treillis
- Herse d’ancrage simple : écartements de 1 800, 2 100 et 2 400 mm
- Traverse d’ancrage double : efforts admissibles par phase selon l’effort longitudinal et vertical
- Interrupteurs aériens IACM, IA2T ou M2S selon le schéma de ligne
- Échelons sur demande
